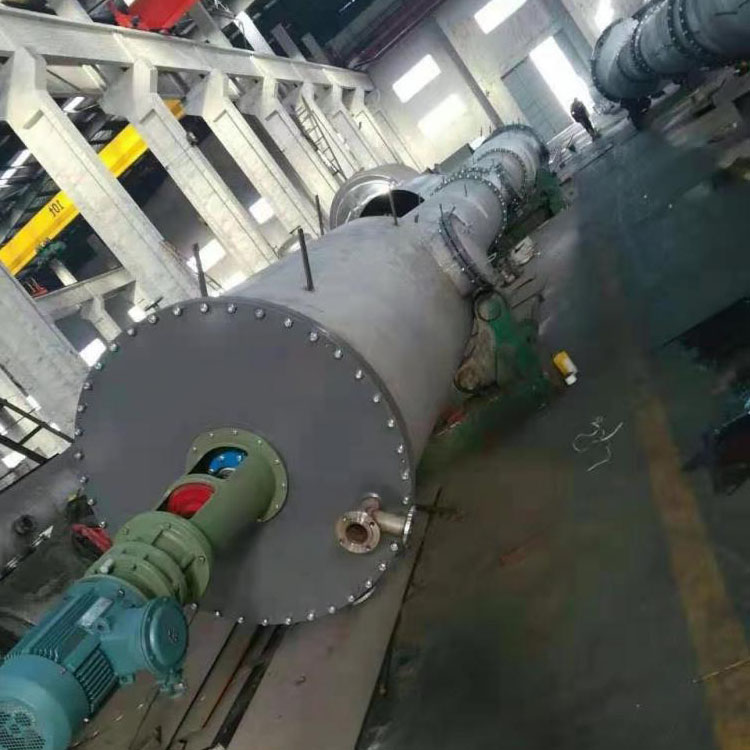

萃取塔

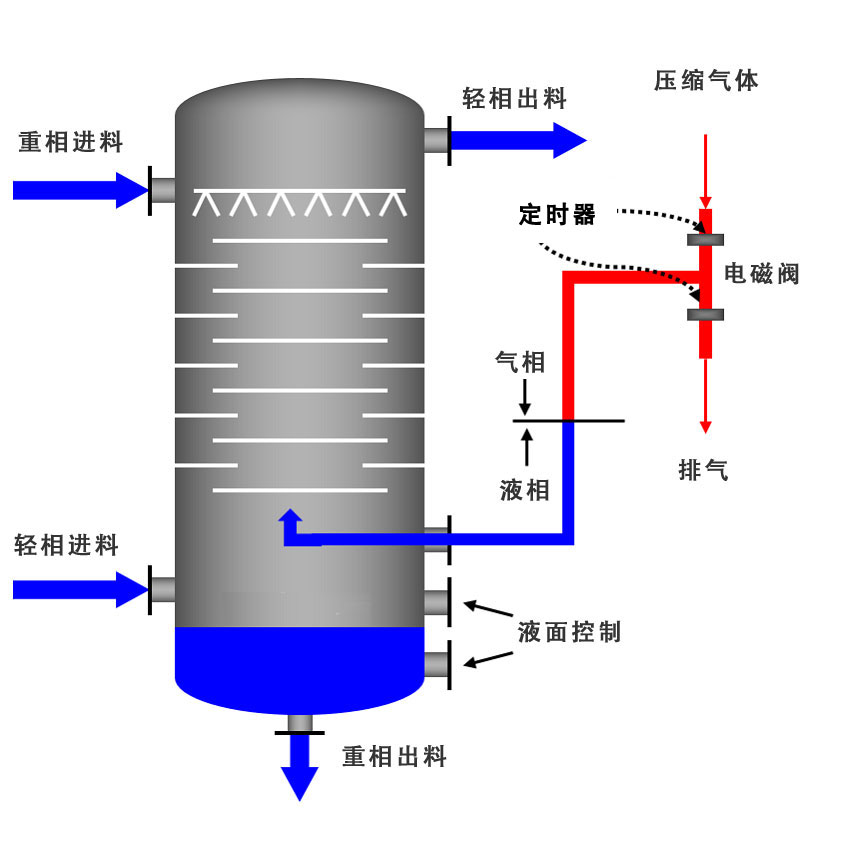

萃取塔设备结构

萃取塔的主要结构设计旨在优化两相之间的接触和分离，确保有效的物质传输。不同的萃取塔可能有不同的具体设计，但通常包括以下几个主要组成部分：

• 塔体：这是萃取塔的主体部分，通常为垂直安装的圆柱形结构。塔体的尺寸（高度和直径）根据处理量、操作条件和所需分离效率来确定。
• 进料口和溶剂入口：分别用于引入待处理的物料和萃取溶剂。在某些设计中，物料和溶剂可以逆向流动，以增加接触时间和分离效果。
• 分布器：位于塔顶或塔底，用于将分散相均匀地分布在连续相中。它能够形成细小的液滴，从而增大两相之间的接触面积，促进传质过程。
• 填料或板式结构：为了增加两相之间的接触面积，塔体内通常装有填料（如拉西环、鲍尔环等）或者板式结构（如筛板、浮阀板）。这些结构有助于液体更好地分散，并提供更多的表面供物质交换。
• 混合与分离段：在一些设计中，萃取塔内部会有专门设计的区域来促进两相的充分混合以及随后的分离。例如，通过安装挡板、涡轮或其他搅拌装置来增强混合效果；同时利用重力沉降区或离心力作用实现两相分离。
• 收集器：位于塔的不同位置，用于收集经过分离后的两相液体。一个收集器会收集较重的一相（通常从塔底排出），另一个则负责较轻的一相（通常从塔顶排出）。
• 溢流堰和排出口：用于控制液位并引导分离后的各相流出萃取塔。溢流堰可以帮助维持稳定的液位，而排出口则确保分离后的液体能够顺利排出。
• 视窗和测量仪表：为了监控塔内的工作状态，塔体上可能会设有视窗以便观察内部情况，此外还有各种传感器和测量仪表用来监测温度、压力、流量等参数。
• 安全装置：考虑到化学工业的安全性要求，萃取塔还配备了必要的安全设施，如泄压阀、紧急排放系统等，以防止意外事故发生。

萃取塔的设计会根据具体的工艺需求进行调整，以满足特定的应用场合和技术指标。

萃取塔设备特点

• 高效分离：萃取塔能够有效地利用两相间的分配系数差异来实现物质的分离。通过优化设计，可以达到较高的分离效率，特别是对于那些难以用其他方法分离的混合物。
• 适应性强：它适用于多种不同的化学体系和操作条件，包括不同性质的溶剂、温度范围以及压力环境。因此，萃取塔在化工、制药、食品等多个行业中都有广泛应用。
• 连续操作：许多类型的萃取塔支持连续进料和出料，这使得它们非常适合大规模工业生产过程。与间歇式操作相比，连续操作可以提高生产率并降低单位产品的能耗。
• 灵活性高：萃取塔的设计允许调整诸如流速、溶剂比等操作参数，以适应不同的分离任务。此外，多级萃取配置还可以进一步提升分离效果。
• 结构紧凑：相较于某些其他类型的分离设备，萃取塔通常占用的空间较小，这对于空间有限的工厂布局来说是一个重要的优势。
• 易于维护：现代萃取塔设计考虑到了易清洁性和易检修性，减少了停机时间和维护成本。例如，可拆卸的填料或板件方便清洗和更换。
• 低能耗：由于其良好的传质性能，萃取塔可以在较低的能量输入下完成高效的物质传输，从而降低了运行成本。

萃取塔设备广泛应用于以下领域：

• 化工生产：分离和纯化各类有机化合物、无机盐溶液等。
• 湿法冶金：如镍钴分离、铜铅锌提取、稀有金属提炼等。
• 制药工业：萃取塔在药物生产中的应用非常广泛，用于从天然产物中提取活性成分，如植物提取物中的生物碱、黄酮类化合物等。
• 环保行业：处理含酚废水、印染废水、重金属废水等，实现污染物的有效去除。
• 生物制药：提取、纯化药物活性成分或中间体。
• 稀土分离：用于稀土元素的提纯与分离。
• 能源领域：如三元锂电池回收等资源再生项目。
